Manwal Tekniku Għal LW430 Ċentrifuga bi tliet fażijiet fis-separazzjoni tal-qatran tal-faħam

Sfond ta' l-Industrija

Fl-industrija tas-separazzjoni tal-qatran tal-faħam, tagħmir ta' separazzjoni bi tliet fażijiet internazzjonali avvanzati jikseb effiċjenza eċċellenti ta' separazzjoni b'disinji kompatti u eko-favur. Madankollu, dawn is-sistemi importati jsofru minn spejjeż kapitali għoljin, ċikli twal ta 'manutenzjoni, spare parts għaljin, u ħinijiet ta' kunsinna fit-tul, li jaffettwaw b'mod sinifikanti l-effiċjenza tal-produzzjoni u l-ispejjeż operattivi.

Jiangsu Shengli Centrifuge Manufacturing Co., Ltd. tindirizza dawn l-isfidi billi tisfrutta għexieren ta 'snin ta' għarfien espert fil-manifattura ta 'tagħmir ta' separazzjoni biex tiżviluppa din iċ-ċentrifuga bi tliet fażijiet kost-effettiva. Bħala manifattur domestiku ewlieni taċ-ċentrifuga tad-decanter bi kważi 30 sena ta 'esperjenza ta' R&D, il-prodotti tagħna ċċertifikati ISO 9001:2000 jintegraw teknoloġiji globali u jservu klijenti madwar iċ-Ċina, il-Korea t'Isfel, ir-Russja, il-Malasja u l-Indja.

Li tgħaqqad is-saħħiet tad-disinji domestiċi u internazzjonali, din it-teknoloġija matura ġiet skjerata b'suċċess fi:

• Impjanti kimiċi tal-klor-alkali
• Faċilitajiet petrokimiċi
• Ipproċessar tal-lamtu tal-qamħ
• Separazzjoni tal-qatran tal-faħam (bil-prestazzjoni li tqabbel is-sistemi importati b'1/3 tal-ispiża)

Vantaġġi Ewlenin:
✓ Provvista rapida ta' spare parts|✓ Prezzijiet kompetittivi
✓ Effiċjenza tas-separazzjoni superjuri|✓ Appoġġ tekniku reattiv

I. Speċifikazzjonijiet taċ-ċentrifuga LWS430

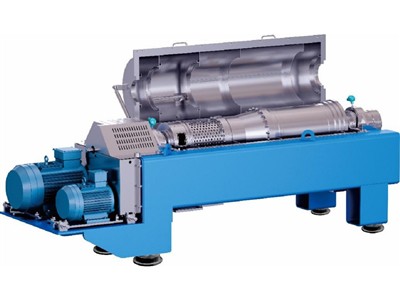

1.1 Ħarsa ġenerali taċ-Ċentrifuga bi tliet-Fażi

Dan iċ-ċentrifuga tad-decanter solidu-likwidu-likwidu bi tri-fażijiet:

• Assemblaġġ tad-drum: Disinn ċilindriku-koniku b'conveyor helical
• Sistema tas-sewqan: Muturi doppji + differenzjali tal-ger planetarju
• Operazzjoni: Ipproċessar kontinwu 24/7 b'ħoss Inqas minn jew ugwali għal 90dB(A)

Prinċipju ta' Separazzjoni:

1. Il-mutur primarju jmexxi t-tanbur permezz ta' ċinturini V-(0-3,600 rpm aġġustabbli)
2. Il-mutur sekondarju jikkontrolla l-veloċità differenzjali (2-35 rpm aġġustament stepless)
3. Output triplu:

Solidi: Imbuttat għal skariku koniku

Fażi likwida tqila: Weir ta' overflow ta' barra

Fażi likwida ħafifa: Weir ta 'overflow ta' ġewwa


Ċertifikazzjonijiet: Jeċċedi l-istandards JB/T 502-2004 bi:

• Ċertifikazzjoni ISO 9001:2000
• Ħoss attwali Inqas minn jew ugwali għal 85dB(A)|Vibrazzjoni Inqas minn jew ugwali għal 7.1mm/s

1.2 Parametri Tekniċi

Karatteristiċi tal-Għalf tal-Qatran tal-Faħam:

Prestazzjoni ta' Separazzjoni:

Speċifikazzjonijiet mekkaniċi:

• Tanbur: Ø430mm|L/D=4.1|AISI 316L
• Drive: 30kW (prinċipali) + 11kW (aux) muturi kontra l-isplużjoni-(ExdⅡBT4)
• Ilbes protezzjoni: Karbur tat-tungstenu-kamin miksija
• Lubrikazzjoni: Berings SKF/NSK b'żejt Shell 150# (differenzjali)

II. Sistema Elettrika

2.1 Doppju-Frekwenza Drive

Karatteristiċi ewlenin:

• Irkupru tal-enerġija: DC bus kondiviż inaqqas il-konsum tal-enerġija bi 15-20%
• Kontroll ta 'preċiżjoni: VFD ikkontrollat ​​mill-vettur iżomm torque kostanti (5-50Hz)
• Interface tal-utent:

Wirja diġitali: Veloċità tat-tanbur/RPM differenzjali

Gauges analogi: Torque u kurrent tal-mutur

Sistemi ta' Protezzjoni:

• Telf tal-fażi|Tagħbija żejda|Allarmi ta' sinkronizzazzjoni (awdjo/viżiv)
• Integrazzjoni DCS permezz ta 'kuntatti niexfa

2.2 Standards tal-Kabinett tal-Kontroll

• Kostruzzjoni: Azzar miksi bit-trab RAL-1013 (IP54)
• Konformità: Standards IEC 439/GB għal:

Circuit breakers (IEC 974-2)

Kuntatturi (IEC 847-4)

Relays (IEC 65)


III. Assigurazzjoni tal-Kwalità

L-ittestjar tal-aċċettazzjoni tal-fabbrika jinkludi:

• 8-siegħa ta' ġirja mingħajr tagħbija (kejl tal-vibrazzjoni/ħsejjes)
• Ċertifikazzjoni tal-materjal (EN 10204 3.1)
• Garanzija ta' prestazzjoni:
• Ħajja tal-bearing: 80,000 siegħa
• Komponenti tat-tungstenu: 40,000 siegħa
